Le viseur

Voici un petit objet très pratique que j’ai fabriqué avec du carton gris rigide de 2mms d’épaisseur .

Fournitures  pour deux viseurs :
Les mesures sont données en centimètres.

4 carrés de 9×9 à évider
6 rectangles : 4 de 1×9 et 2 de 1×7
2 rectangles de 6,8×8 pour les parties amovibles
Colle vinylique

Construction du viseur :

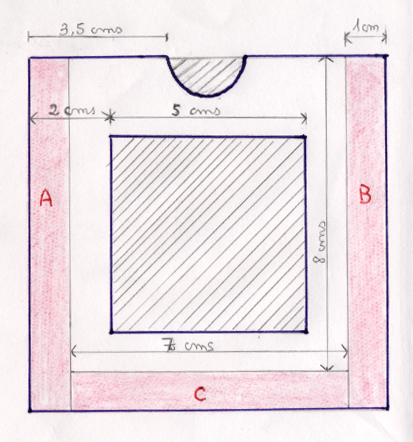

Cadre 1
Tracer puis évider les parties hachurées. Coller sur un des carrés les rehausses A B et C.



Encoller les parties en bleu du second carré et assembler le tout.
Encoller les parties en bleu du second carré, assembler le tout en maintenant avec des pinces.

Lorsque c’ est bien sec, introduire la partie amovible percée d’un trou, ce qui permet d’isoler une couleur de ses voisines.

En collant deux viseurs l’un sur l’autre et en prenant soin de faire pivoter l’un des deux de 90°, on peut ainsi cadrer en hauteur et en largeur.

recto verso
